Bauplan mit Anleitung

Motor-Kanu "MK-550"

Das Motorkanu "MK-550" ist ein Kanadier mit Heckspiegel zur Aufnahme von einem Elektro- oder Verbrenner- Außenbordmotor.
Durch den flachen Boden und geringen Tiefgang kann das Boot auch seichte Gewässer befahren.
Es läßt sich einfach, schnell und preiswert bauen und der Werkzeugbedarf beschränkt sich auf die normale Heimwerker-Ausstattung.
Der Bootsrumpf eignet sich auch hervorragend zum eigenständigen Verlängern oder Verkürzen der Bootslänge.

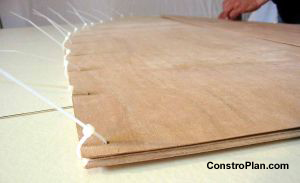

Dieses geräumige und lange Motorkanu wird in der einfachen und auch für Bootsbau-Einsteiger sehr gut geeigneten "Stitch & Glue-Bauweise" hergestellt. Bei dieser Bauart werden die vorgegebenen Baumaße ganz einfach von dem Bauplan auf Sperrholzplatten übertragen, ausgesägt und mit Hilfe von Draht oder Kabelbindern zusammen gezogen.


Technische Daten:
- Bootstyp: Kanadier mit Heckspiegel
- Knickspanter mit Flachboden
- Bezeichnung: "MK-550"
- Länge: 5500 mm
- Breite: 900 mm
- Höhe: 550 / 380 / 400 mm
- Rumpfgewicht: ab 55 kg
- Zuladung: ca. 450 kg (4 Personen)
- Motorisierung: max. 7,3 kW (10 PS)
  Elektroantrieb: jede Größe
- Rumpfmaterial: Sperrholz
- Bauweise: Stitch & Glue


Auszug der Themen und Inhalte des Bauplans:
- Bau- und Lizenznummer
- Materialliste
- Werkzeugbedarf
- Platzbedarf
- Bauteilübersicht
- Draufsicht und Längsschnitt
- Beispielfotos
- Verzeichnis kleiner Außenbordmotoren
- Bezugsquellen für Material und Zubehör


Bauzeichnungen / Detailzeichnungen / Schnittzeichnungen:
- Bodenplanke
- Seitenplanke unten
- Seitenplanke oben
- Mallen (Hilfsgerüst)
- Bugdeck
- Gurtbandsitze

Anleitung für die Arbeitsschritte:
- Platten und Leisten verlängern
- Baumaße auf das Plattenmaterial übertragen
- Kurvenlinien optimieren
- Bauteile aussägen
- Nahtkanten anschrägen
- Anzeichnen der Bohrlöcher
- Bohren der Verbindungslöcher
- Verbinden der Rumpfteile mit Kabelbindern oder Draht
- Verkleben der Rumpfteile
- Montage des Süllrandes
- Oberflächenbehandlung

Plan-Ausführung:
- Buchformat (244 mm x 175 mm)
- Spiralbindung
- deutschsprachig
- Maßangaben in Millimeter


Preis:
109,00 Euro
(inkl. 7% Mwst.)

Versandkostenfreie Lieferung innerhalb von Europa.
(Andere Länder auf Anfrage)

bestellen

Motor-Kanu "MK-550"

Querschnitt
Motor-Kanu "MK-550"

Seitenansicht
Motor-Kanu "MK-550"


Draufsicht
Motor-Kanu "MK-550"

Motor-Kanu "MK-550"

Weitere Fotos siehe Galerie
