Bauplan mit Anleitung

Kanadier 520LB in Leistenbauweise

Der Kanadier 520LB ist ein geräumiges und kippstabiles Wanderkanu und wird in der traditionellen Leistenbauweise mit Flechtsitzen hergestellt.

Die Leistenbauweise eignet sich besonders gut für Einsteiger und läßt durch das Verarbeiten verschiedener Hölzer mit unterschiedlichen Holztönen viele eigene Gestaltungsmöglichkeiten zu.
Mit seinem leichten Kielsprung kann das Boot auf kleinen windungsreichen Flüssen genauso eingesetzt werden, wie auf Langstrecken-Touren mit langen Geradeauspassagen auf großen Seen.

Die Anzahl der Sitze und - wenn gefordert - auch ein anderer Kielsprung läßt sich problemlos auf die eigenen Bedürfnisse anpassen.


Technische Daten:
- Bootstyp: Kanadier 520LB
- Länge: 5218 mm
- Breite: 1012 mm
- Höhe: 650 / 380 mm
- Rumpfgewicht: ca. 29 kg
- Zuladung: 350 kg (bis 4 Personen)
- Stabilitätsfaktor: 104
  (auf einer Skala von 49 bis 111)
- Einsatzbereich: Allrounder mit leichtem Kielsprung
- Rumpfmaterial: Massivholzleisten
- Flechtsitze (traditionell oder mit Gurt)

Auszug der Themen und Inhalte des Bauplans:
- Bau- und Lizenznummer
- Typ-Beschreibung
- Technische Daten
- Bauplatzbedarf
- Bauteilübersicht - Kanadier
- Draufsicht und Längsschnitt
- Bauteilübersicht - Helling
- Materialliste
- Fotos
- Werkzeug- und Maschinenbedarf

Bauzeichnungen / Detailzeichnungen / Schnittzeichnungen:
- Hellinggerüst
- Anordnung der Mallen
- Detailzeichnungen - Mallen
- Übersicht der Mallen
- Mallen 1 bis 8
- Bug- und Heckmalle
- Stevenleiste innen
- Stevenleiste außen
- Einbauten
- Deck
- Tragejoch
- Süllrand / Tragejoch
- Süllrand / Sitz mit Aufhängung
- Sitze
- Flechtsitz
- Gurtbandsitz
- Stechpaddel

Bauanleitungen:
- Erläuterung zu den Bauzeichnungen der Mallen
- Bau des Bootes
- Bootsbauleisten setzen - Beispiel an Malle 1
- Erklärungen und Zeichnungen - "Wiener Geflecht"
- Einbaupositionen für zwei, drei und vier Sitze
- Arbeitstechniken, Hilfsmittel, Tipps und Tricks
- Schäften (verlängern) von Platten und Leisten
- Straken (Kurvenlinie optimieren)
- Aufbringen der Rumpfleisten (Bootsbauleisten)

Plan-Ausführung:
- Buchformat (244 mm x 175 mm)
- Spiralbindung
- deutschsprachig
- Maßangaben in Millimeter


Angebotspreis:
89,00 Euro
(inkl. 7% Mwst.)

Versandkostenfreie Lieferung innerhalb von Europa.
(Andere Länder auf Anfrage)

bestellen

Kanadier 520SP

Querschnitt

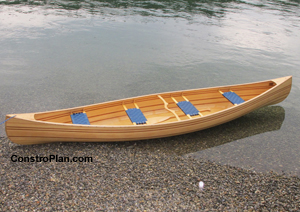

Kanadier "KAD-520"

Kanadier "KAD-520"

Weitere Fotos siehe Galerie
