Bauplan

OPTIMIST Familien-Jolle - aus Sperrholz und Massivholzleisten

Die Familien Jolle ist – wie die klassische Optimist-Jüngstenjolle – einhändig zu segeln und zeichnet sich durch Geräumigkeit, Kippstabilität und gutmütiges Segelverhalten aus.
Durch das einfache und unkomplizierte Handling eignet sich dieses außergewöhnliche Freizeitboot als Familienboot für Segelanfänger und Fortgeschrittene.
Als gemeinsames Familienprojekt beschert gerade der Bau dieses Holzbootes – auch über die Bauphase hinaus – allen Beteiligten den Stolz eines gemeinsam gebauten Bootes.


Technische Daten:
- Bootstyp: Segeljolle
- Bezeichnung: OPTIMIST Familien-Jolle
- Bootslänge: 3950 mm
- Bootsbreite: 1940 mm
- Rumpfhöhe: 642 mm (mittschiffs)
- Freibordhöhe: ca. 400 mm
- Gewicht: ca. 79 kg
- Zuladung: ca. 250 kg
- Masthöhe: 4040 mm
- Segelfläche: ca. 11 qm

- Rumpfmaterial: Sperrholz und Massivholzleisten
- Hellingbauweise (Baugerüst)

Auszug der Themen und Inhalte des Bauplans:
- Bau- und Lizenznummer
- Technische Daten
- Bauteilübersicht
- Abmessungen
- Übersicht Rumpfplanken
- Schemazeichnung mit Bauteilübersicht
- Fotos
- Werkzeug- und Maschinenbedarf
- Materialliste

Bauzeichnungen, Detail- und Schnittzeichnungen:
- Helling
- Spanten
- Bootsrumpf
- Schwertkasten
- Bugbereich
- Schwert
- Heckruder
- Ruderpinne
- Riggplan mit Bauteilübersicht
- Mast, Baum und Spriet
- Segel
- Segelzeichen

Plan-Ausführung:
- Buchformat (244 mm x 175 mm)
- Spiralbindung
- deutschsprachig
- Maßangaben in Millimeter


Angebotspreis:
149,00 Euro
(inkl. 7% Mwst.)

Versandkostenfreie Lieferung innerhalb von Europa.
(Andere Länder auf Anfrage)

bestellen

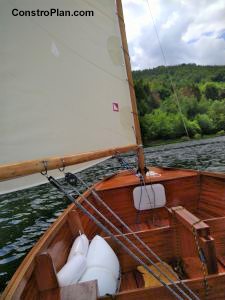

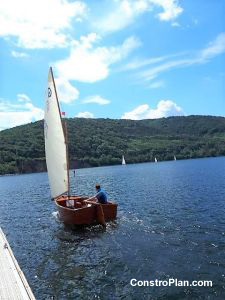

Familien-Jolle 395SP

Familien-Optimist

Familien-Optimist

Weitere Fotos siehe Galerie
