Bauplan

Backdecker-Kajütboot 836SP (für Außenbordmotor)

Das Backdecker-Kajütboot ist durch die großen Fenster ein sehr helles und gemütliches Wanderboot in Backdeckerform und zeichnet sich durch Stehhöhe in allen Bereichen aus.
Eingesetzt werden kann dieses außergewöhnliche Boot aber auch als schwimmendes Ferienappartement an Bojen oder fest in Yachthäfen liegend die dortige Infrastruktur nutzen und als attraktive Übernachtungsmöglichkeit dienen. Für Wander- und Kanalfahrten kann es mit einem Außenbordmotor ausgerüstet werden.
Der Bauplan beinhaltet alle Einzelheiten, die zum Selbstbau des Rumpfes und der vorgeschlagenen Einrichtungsvariante mit allen Möbeln, Türen, Fenstern und Decksluke notwendig sind. Die Inneneinrichtung ist durch die Stockbetten im Bugbereich auf vier Personen abgestimmt und kann durch die Nutzung der Ess-/Sitzgruppe und durch das Herrichten von Schlafplätzen im Heckbereich auf maximal 8 Personen erweitert werden. Natürlich läßt der Bauplan für den Innenausbau auch genug Freiraum für das Umsetzen eigener Vorstellungen und Ideen.


Technische Daten:
- Bootstyp: Backdecker
- Bezeichnung: Backdecker-Kajütboot 836SP
  (für Außenbordmotor)

- Länge: 8360 mm
- Breite: 2500 mm
- Höhe: 2000 / 2440 mm
- Rumpfform: Flachboden mit Kielsprung
- Rumpfgewicht (ohne Einbauten und Technik):
  ca. 1400 kg

- Tiefgang: ca. 300 mm
- Motorisierung: Außenbordmotor ab 7,3 kW (10 PS)
- Bootskategorie: D (geschützte Gewässer)
- Rumpfmaterial: Bootsbausperrholz
- Helling-Bauweise
- Wärmeisoliert

Einrichtung (ohne Technik):
- 4 Kojen (+2, +2)
- Pantry (Küchenzeile)
- Dusche
- Handwaschbecken
- Toilette
- Ess-/Sitzgruppe (fünfter Schlafplatz)
- Schrank
- diverse Staumöglichkeiten
- überdachter Heckbereich
- Sonnendeck auf dem Vorschiff

Planinhalt:
- Bau der Helling (Baugerüst)
- Bau des Rumpfes
- Bau der Einrichtung
- Bauteilübersichten
- Schnittzeichnungen
- Detailzeichnungen
- Ansichtszeichnungen
- Bauzeichnungen
- Materialliste
- Fotos
- Bau- und Lizenznummer

Plan-Ausführung:
- Buchformat (244 mm x 175 mm)
- Spiralbindung
- deutschsprachig
- Maßangaben in Millimeter

Preis:
389,00 Euro
(inkl. 7% Mwst.)

Versandkostenfreie Lieferung innerhalb von Europa.
(Andere Länder auf Anfrage)

bestellen

Backdecker-Kajütboot 836SP (für Außenbordmotor)


Grundriss

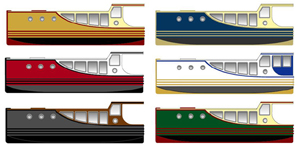

Farbvorschläge

Backdecker-Kajütboot 836 (Außenborder)

Backdecker-Kajütboot 836 (Außenborder)

Weitere Fotos siehe Galerie
