Bauplan mit Anleitung

Baffin-Kajütboot 560SP - aus Sperrholz und Massivholzleisten

Dieser traditionelle Bootstyp mit dem charakteristischen Kanusteven wird im Nordpolarmeer von den Inuit zur Jagd und dem Fischfang eingesetzt. Es zeichnet sich dort durch Hochseetauglichkeit, Robustheit und Wendigkeit aus.
Das Boot wird als "Knickspanter" in der einfachen Sperrholzplatten-Bauweise hergestellt.


Technische Daten:
- Bootstyp: Motorboot
- Bezeichnung: Baffin-Kajütboot 560SP
- Bauart: Großkanu mit Motorspiegel
- Schlupfkajüte: 2 Kojen
- Bootslänge: 5600 mm
- Bootsbreite: 1584 mm
- Bootshöhe: 1300 mm
- Kajüt-Innenmaße (L x B x H): ca. 2200 x 1500 x 1200 mm

- Rumpfform: Knickspanter mit Flachboden
- Rumpfgewicht: ca. 350 kg
- Zuladung: ca. 750 kg
- Motorisierung: alle Antriebsarten möglich -
bis max. 58,84 kW (80 PS)
- Bootskategorie: D (geschützte Gewässer)
- Rumpfmaterial: Sperrholz und Massivholzleisten
- Helling-Bauweise (Baugerüst)

Eigenschaften:
- einfach zu bauen
- robust
- rauwassertauglich
- trailerbar

Planinhalt:
- Hellingbau
- Bauteil- und Montageübersicht
- Schnittzeichnungen
- Detailzeichnungen
- Ansichtszeichnungen
- Bauzeichnungen
- Montagezeichnungen
- Anleitungen
- Materialliste
- Fotos
- Bau- und Lizenznummer
- Ansichts-Kartonmodell

Plan-Ausführung:
- Buchformat (244 mm x 175 mm)
- Spiralbindung
- deutschsprachig
- Maßangaben in Millimeter

Preis:
189,00 Euro
(inkl. 7% Mwst.)

Versandkostenfreie Lieferung innerhalb von Europa.
(Andere Länder auf Anfrage)

bestellen

Baffin-Kajütboot 560SP

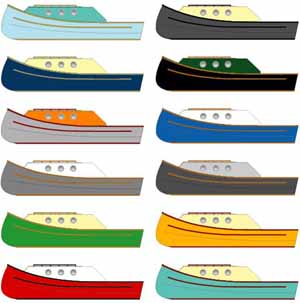

Farbvorschläge:


Baffin-Kajütboot


Weitere Fotos siehe Galerie
