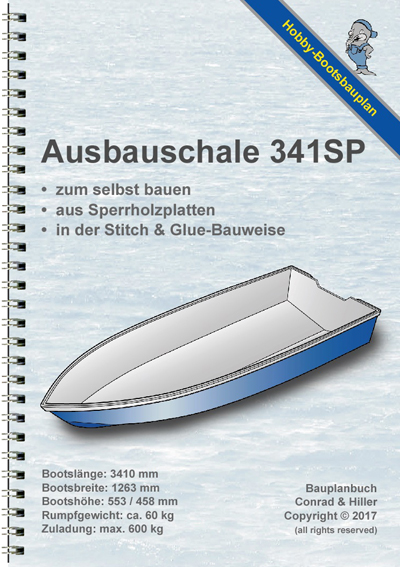

Bauplan mit Anleitung

Ausbauschale 341SP aus Sperrholzplatten

Die Ausbauschale wird aus Sperrholz in der einfachen "Stitch & Glue"-Bauweise hergestellt und eignet sich als perfekte Grundlage für das Umsetzen eigener Ideen. Die Steifigkeit erhält der Rumpf durch Ihre individuellen Einbauten.
Bei der "Stitch & Glue"-Bauweise werden die vorgegebenen Baumaße auf Sperrholzplatten übertragen, ausgesägt und mit Hilfe von Draht oder Kabelbindern zusammen gezogen (vernäht). Die Fugen werden anschließend mit eingelegten Gewebestreifen und Epoxidharz verklebt und damit gleichzeitig abgedichtet.


Technische Daten:
- Bootstyp: offenes Motorboot
- Bezeichnung: Ausbauschale 341SP
- Rumpfform: V-Rumpf
- Bootslänge: 3410 mm
- Bootsbreite: 1263 mm
- Bootshöhe: 553 / 458 mm
- Rumpfgewicht: ca. 60 kg
- maximale Zuladung: 600 kg
Bootskategorie: D
- Rumpfmaterial: Sperrholzplatten
- Bauweise: Stitch & Glue

Motorisierung:
- Außenbordmotor - maximal 20 kW (27 PS)
- Innenbordmotor - maximal 20 kW (27 PS)

Auszug der Themen und Inhalte des Bauplans:
Bau- und Lizenznummer
- Technische Daten
- Bauteilübersicht
- Rumpfplanken
- Ansichten
- Stützrahmen
- Bauzeichnung Bodenplanke
- Bauzeichnung Seitenplanke
- Bauzeichnung Heckplanke
- Baureihenfolge
- Süllrand
- Montage und Anordnung der Kielleisten
- Werkzeug- und Maschinenbedarf
- Zulassung
- Sicherheit an Bord
- Materialliste

Anleitung für die Arbeitsschritte:
- Platten und Leisten verlängern
- Baumaße auf das Plattenmaterial übertragen
- Bauteile aussägen
- Nahtkanten anschrägen
- Anzeichnen der Bohrlöcher
- Bohren der Verbindungslöcher
- Verbinden der Rumpfteile mit Kabelbindern oder Draht
- Verkleben der Rumpfteile
- Montage des Süllrandes
- Oberflächenbehandlung

Plan-Ausführung:
- Buchformat (244 mm x 175 mm)
- Spiralbindung
- deutschsprachig
- Maßangaben in Millimeter


Preis:
69,00 Euro
(inkl. 7% Mwst.)

Versandkostenfreie Lieferung innerhalb von Europa.
(Andere Länder auf Anfrage)

bestellen

Ausbauschale 341SP

Ausbauschale "ABS-341SP"

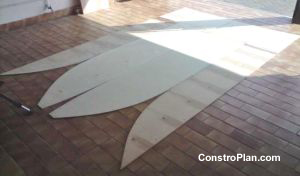

Weitere Fotos siehe Galerie
